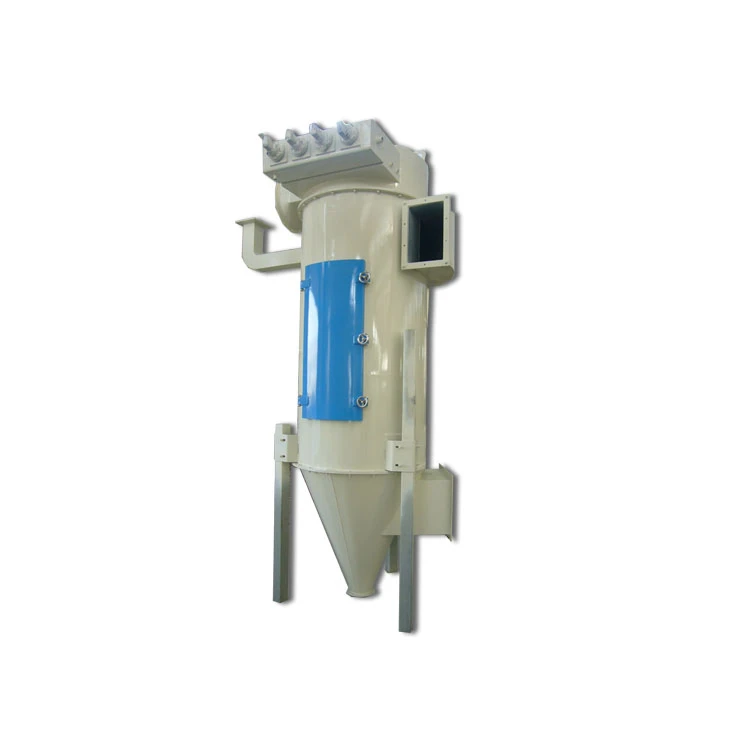

Прахоуловител TBLMY

Система за събиране на прах

TBLMY Струен филтър за високо налягане прахоуловител

Характеристики: С плоски филтриращи пликове, компактна структура и малък отпечатък.

Приложение: Улавяне на прах върху транспортно оборудване.

Работно въздушно налягане: 0.2-0.4 MPa

Площ на филтриране (по избор): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Приложение и адаптивност

TBLMy Jet Filter Dust Collector принадлежи към импулсен прахоуловител тип торба с обратна въздушна струя с ниско налягане, характеризиращ се с надеждна работа, високоефективно събиране на прах, ниска концентрация на разряд, лесна работа и поддръжка. Приложим е за контрол на прах в индустрии на зърнени култури и преработка на фуражи, машини, металургия, строителни материали и цимент, както и почистване на прах или рециклиране и филтриране при пневматично транспортиране или събиране на аспирационни канали.

Характеристика

Този продукт се характеризира с циклонен прахоуловител. Въздухът, съдържащ прах, навлиза в кутията тангенциално и се отделя чрез въртене; прахът с голям размер се утаява първо, прахът с малък размер се филтрира през филтърна втулка, за да се подобри експлоатационният живот на втулката;

Механизъм за бърз монтаж и демонтаж, произведен с патентована технология за платнена втулка, е приложим за подобряване на работната среда и ефективността на работа;

Електромагнитен клапан тип TDFD е приет за лесно монтиране и демонтиране и за това може да се реализира един електромагнитен клапан, който пръска няколко ръкава наведнъж;

Инструментът за импулсно управление тип TKZM е приет, за да може да се реализира многоверижно регулиране с добра регулируемост, точност и стабилна производителност.

Има механизми за изхвърляне на прах с конично дъно и плоско дъно, така че да се оптимизира механизмът за изхвърляне на прах с плоско дъно.

Входно напрежение на електромагнитния вентил: DC 24 V, ток: 0.8 A-1A, работна среда: -10 градуса -50 градуса, относителна влажност По-малка или равна до 85 процента, работна среда: чист въздух, работно налягане на източника на въздух: 0.5 MPa -0.7Mpa.

Работното напрежение на въздушния шлюз трябва да бъде AC 380 (1±5 процента) V и материалът не трябва да се смесва с примеси от влакна и големи твърди частици.

Налягането на източника на въздух за отстраняване на прах трябва да бъде {{0}}.5 MPa-0.7MPa, ако се използва в специален случай, налягането може да бъде по-ниско от 0.5MPa;

Съпротивление на прахоуловителя: P <1.2Kpa;

Ефективност на прахоуловителя: η По-голяма или равна на 99,5 процента;

Скорост на филтриране на въздуха: По-малка или равна на 4 (m/min);

Спецификация на филтърната втулка: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Принцип на действие и характеристики на основните компоненти

Горна кутия

Горната кутия е компонент за събиране на филтриран чист въздух, завършен с изход за въздух в горната част и включва устройство за въздушна струя в него. При отваряне на горния капак на горната кутия, устройството за въздушна струя може да бъде проверено и сменено (обикновено не е необходимо).

Средна кутия

Средната кутия е компонент за филтриране на входящия прахосъдържащ въздух, както и за утаяване на големите прахови частици; горната част е свързана с горната кутия, долната е свързана с долната кутия и в нея има филтърно устройство. На кутията има ревизионна врата, която може да се отвори, за да се провери и смени филтърната втулка.

Долна кутия (плоско дъно —— долна кутия, конично дъно —— бункер)

Долната кутия е компонентът за изхвърляне на прах и е оборудван с устройство за изхвърляне на прах в нея. Долната част има отвор за прах, който е свързан с въздушния шлюз. Има люк отстрани на долната кутия и се използва за проверка на прахоотвеждащото устройство и добавяне на смазочно масло при отварянето му. Прахът се изхвърля през коничен бункер посредством гравитацията на праха, така че прахът да може да се събира по коничната повърхност и да се изхвърля.

технически параметри
